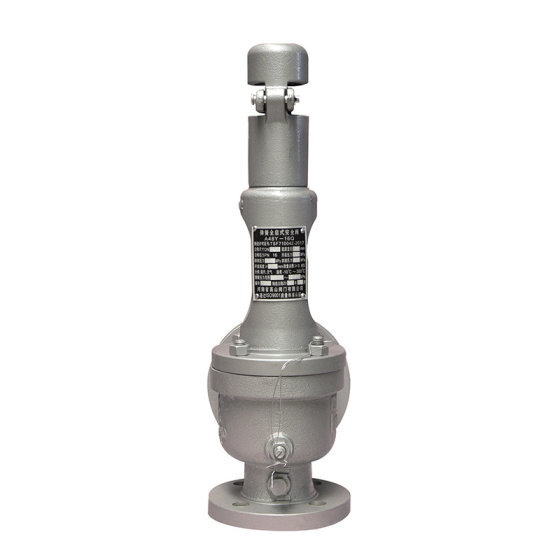

产品介绍：
本阀门适用于蒸汽、空气以及其它非腐蚀介质的设备和管路上，作为超压保护装置.当设备或管路内压力超过允许值时，阀门自动开启.继而全量排放，当压力降到规定值时.阀门自动关闭.从而保证设备和管路的安全运行。
主要性能规范：
公称压力
PN | 强度试验压力
Ps（MPa） | 工作压力级（MPa） |
| 16 | 2.4 | 0.1-0.13 | 0.13-0.16 | 0.16-0.2 | 0.2-0.25 | 0.25-0.3 | 0.3-0.4 |
| 0.4-0.5 | 0.5-0.6 | 0.6-0.8 | 0.8-1.0 | 1.0-1.3 | 1.3-1.6 |
| 25 | 3.8 | 1.6-2.0 | 2.0-2.5 |
主要零件材料：
| 零件名称 | 材料 |
| 阀体 | WCB QT450-10 |
| 阀瓣、阀座、调节圈、导向套、调节螺杆、阀杆 | 2Cr13 |
| 阀盖、保护罩、扳手 | WCB QT450-10 |
| 弹簧 | 50CrVA |
| 阀瓣、阀座密封面 | 司太立硬质合金 |

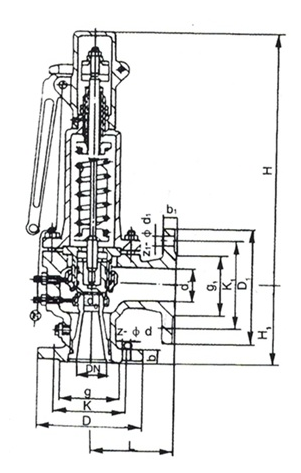

主要外形尺寸、连接尺寸及重量：
公称通径
DN（mm） | d0 | L | D | K | g | b | Z-φd | D1 | K1 | g1 | b1 | D1 | Z-φd | H | H1 | 重量
（kg） |
| 32 | 20 | 115 | 140 | 100 | 78 | 18 | 4-φ18 | 150 | 110 | 88 | 18 | 40 | 4-φ18 | 282 | 100 | 16 |
| 40 | 25 | 120 | 150 | 110 | 88 | 18 | 4-φ18 | 165 | 125 | 102 | 18 | 50 | 4-φ18 | 358 | 110 | 18 |
| 50 | 32 | 135 | 165 | 125 | 102 | 18 | 4-φ18 | 185 | 145 | 122 | 18 | 65 | 4-φ18 | 365 | 120 | 22 |
| 20▲ |
| 65 | 40 | 150 | 185 | 145 | 122 | 18 | 4-φ18 | 200 | 160 | 138 | 20 | 80 | 8-φ18 | 366 | 130 | 32 |
| 22▲ | 8-φ18▲ |
| 80 | 50 | 170 | 200 | 160 | 138 | 20 | 8-φ18 | 220 | 180 | 158 | 20 | 100 | 8-φ18 | 385 | 135 | 42 |
| 24▲ |
| 100 | 65 | 205 | 220 | 180 | 158 | 20 | 8-φ22▲ | 250 | 210 | 188 | 22 | 125 | 8-φ18 | 632 | 180 | 70 |
| 235▲ | 190▲ | 162▲ | 24▲ | 8-φ18 |
| 125 | 80 | 210 | 250 | 210 | 188 | 22 | 8-φ18 | 285 | 240 | 212 | 22 | 150 | 8-φ22 | 626 | 190 | 87 |
| 270▲ | 220▲ | 26▲ | 8-φ26▲ |
| 150 | 100 | 250 | 285 | 240 | 212 | 22 | 8-φ22 | 340 | 295 | 268 | 24 | 200 | 12-φ22 | 652 | 210 | 92 |
| 300▲ | 250▲ | 218▲ | 28▲ | 8-φ26▲ |
