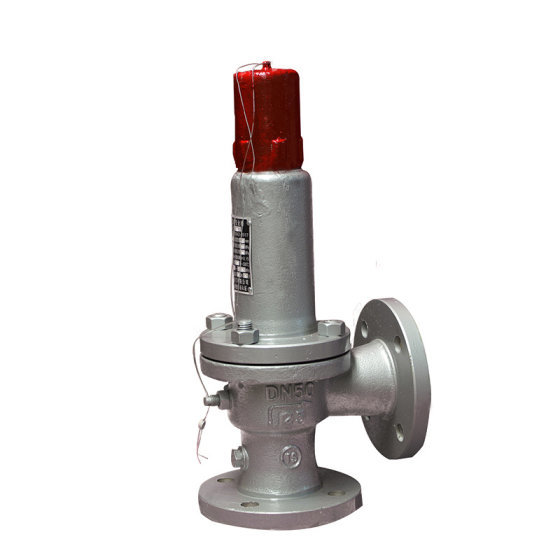

弹簧封闭微启式安全阀
    发布时间: 2025-03-20 15:42

本阀门适用于空气、石油蒸汽、水以及其它非腐蚀介质的设备和管路上.作为超压保护装置.当设备和管路内压力超过允许值时.阀门自动开启。继而全量排放.当压力降到规定值时.阀门自动关闭.从而保证设备和管路的安全运行。

在线留言

联系我们


弹簧封闭微启式安全阀

本阀门适用于空气、石油蒸汽、水以及其它非腐蚀介质的设备和管路上.作为超压保护装置.当设备和管路内压力超过允许值时.阀门自动开启。继而全量排放.当压力降到规定值时.阀门自动关闭.从而保证设备和管路的安全运行。
　　主要性能规范：

公称压力
PN		强度试验压力
Ps（MPa）		工作压力级（MPa）
162.40.1-0.140.14-0.20.2-0.30.3-0.450.45-0.650.65-0.90.9-1.21.2-1.6
253.81.6-2.02.0-2.5

　　主要零件材料：

零件名称材料
阀体WCB QT450-10
阀瓣、阀座、调节圈、导向套、调节螺杆、阀杆2Cr13
阀盖、保护罩WCB QT450-10
弹簧50CrVA

　　主要外形尺寸、连接尺寸及重量：

公称通径
DN（mm）		d0LDKgb

Z-φd

D1K1g1b1D1Z-φD1HH1重量
（kg）
403212015011088184-φ181501108818404-φ1830011016
5040135165125102184-φ1816512510218504-φ1831511518
20▲
6550140185145122184-φ1818514512218654-φ1835012524
22▲8-φ18▲
8065170200160138208-φ1820016013820808-φ1835013538
24▲
10080170220180158208-φ18220180158201008-φ1858016057
235▲190▲165▲24▲8-φ22▲

　　注：▲为PN25 尺寸□为PN16、25尺寸

关键词：

安全阀
