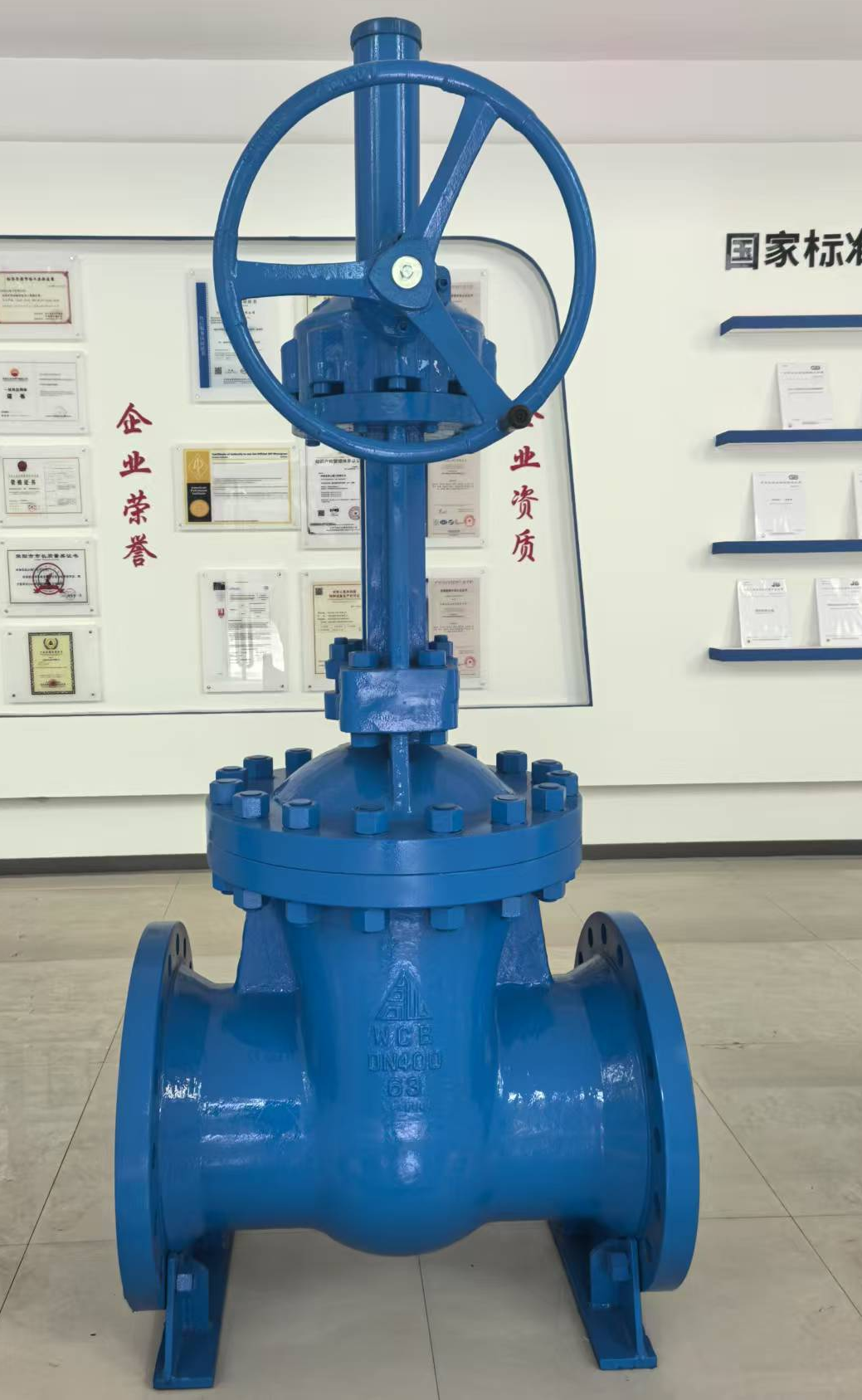

Z40(1)H-16Q/C、Z40(1)H-25/Q、Z40(1)H-40、Z40(1)H-64、Z40(1)Y-16I、Z40(1)Y-25I、Z40(1)Y-100楔式闸阀

您所在位置：

网站首页 ⊙ 闸阀系列 ⊙ Z40(1)H-16Q/C、Z40(1)H-25/Q、Z40(1)H-40、Z40(1)H-64、Z40(1)Y-16I、Z40(1)Y-25I、Z40(1)Y-100楔式闸阀

发布时间: 2025-04-22 09:30

商品信息

型号	PN	工作压力MPa	适用温度℃	适用介质	材料
					阀体、阀盖	闸板、阀座	阀杆	阀杆螺母	填料	手轮
Z40(1)H-16Q	16	1.6	≤350	水、蒸汽、油品	球墨铸铁	2Cr13	2Cr13	铝铁青铜	柔性石墨	球墨铸铁
Z40(1)H-25Q	25	2.5		水、蒸汽、油品
Z40(1)H-16C	16	1.6	≤425	水、蒸汽、油品	WCB
Z40(1)H-25	25	2.5		水、蒸汽、油品
Z40(1)H-40	40	4.0		水、蒸汽、油品
Z40(1)H-64	64	6.4		水、蒸汽、油品
Z40(1))H-100	100	10.0		水、蒸汽、油品
Z40(1)Y-16I	16	1.6	≤550	水、蒸汽、油品	铬钼合金钢	硬质合金
Z40(1)Y-25I	25	2.5		水、蒸汽、油品

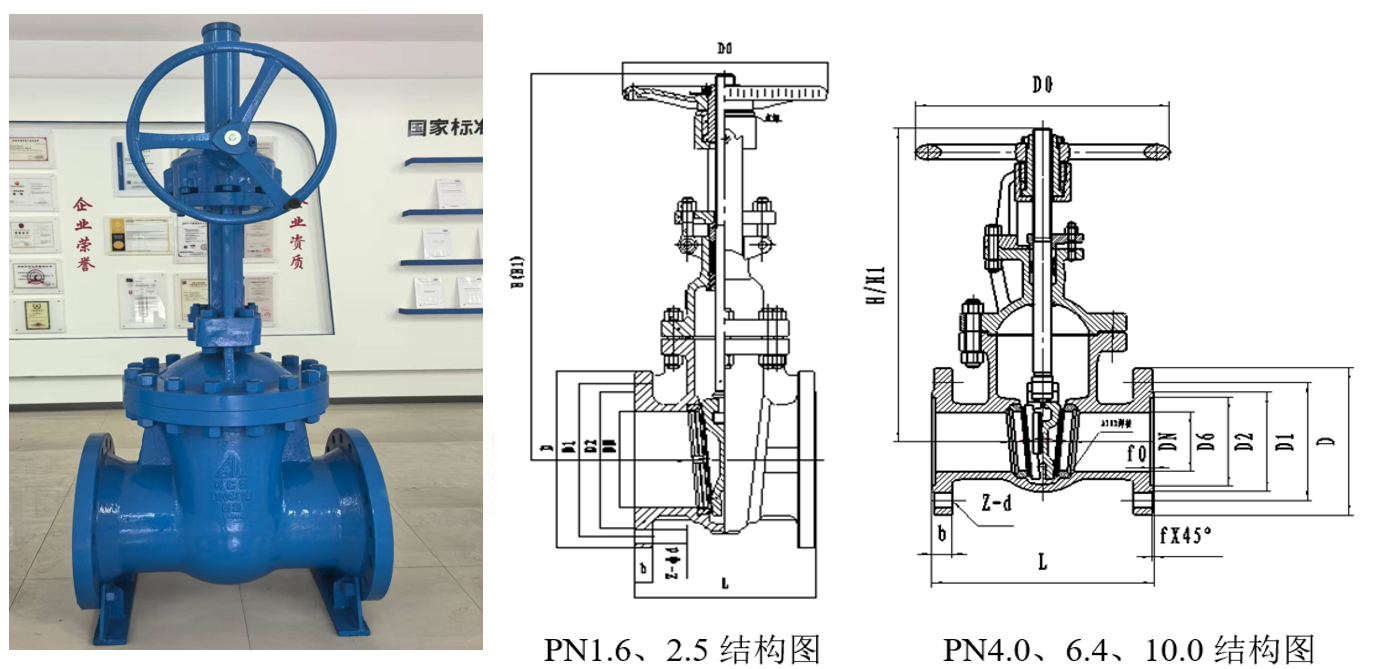

Z41H Z41Y PN16~100

PN	DN	L	D	D₁	D₂	b	Z-φd	D₆	f	F₀	H	H₁	D₀	重量kg
1.6	40	240	150	110	88	20	4-φ17.5				340	400	220	21
	50	250	165	125	102	20	4-φ17.5				348	408	220	22
	65	270	185	145	122	20	4-φ17.5				350	415	220	33
	80	280	200	160	133	20	8-φ17.5				428	510	280	36
	100	300	220	180	158	20	8-φ17.5				571	670	280	47
	125	325	250	210	184	22	8-φ17.5				614	756	320	78
	150	350	285	240	212	24	8-φ22				682	848	320	85
	200	400	340	295	268	26	12-φ22				820	1036	400	150
	250	450	405	355	320	30	12-φ26				968	1244	450	273
	300	500	460	410	370	30	12-φ26				1145	1474	560	379
	350	550	520	470	430	34	16-φ26				1280	1663	640	590
	400	600	580	525	482	36	16-φ30				1450	1886	720	894
	500	700	715	650	585	44	20-φ33				1676	2181	720	958
PN	DN	L	D	D₁	D₂	b	Z-φd	D₆	f	F₀	H	H₁	D₀	重量kg
2.5	40	240	150	110	88	20	4-φ17.5				340	400	220	22
	50	250	165	125	102	20	4-φ17.5				348	408	220	28
	65	270	185	145	122	22	8-φ17.5				350	415	220	33
	80	280	200	160	133	22	8-φ17.5				425	510	280	46
	100	300	235	190	158	24	8-φ22				571	670	280	64
	125	325	270	220	184	28	8-φ26				614	750	320	105
	150	350	300	250	212	30	8-φ26				682	848	320	134
	200	400	360	310	278	34	12-φ26				820	1036	400	213
	250	450	425	370	335	36	12-φ30				968	1244	450	290
	300	500	485	430	390	40	16-φ30				1145	1474	560	399
	350	550	555	490	450	44	16-φ33				1280	1663	640	631
	400	600	620	550	505	44	16-φ36				1450	1886	720	900
	500	700	730	660	615	44	20-φ36				1676	2181	720	1180
4.0	50	250	160	125	100	20	4-φ18	88	3	4	370	438	280	31
	65	280	180	145	120	22	8-φ18	110	3	4	393	473	280	39
	80	310	195	160	135	22	8-φ18	121	3	4	455	550	320	47
	100	350	230	190	160	24	8-φ23	150	3	4.5	551	670	360	73
	125	400	270	220	188	28	8-φ25	176	3	4.5	634	776	400	98
	150	450	300	250	218	30	8-φ25	204	3	4.5	708	883	400	123
	200	550	375	320	282	38	12-φ30	260	3	4.5	860	1086	450	222
6.4	50	250	175	135	105	26	4-φ23	88	3	4	370	438	280	35
	65	280	200	160	130	28	8-φ23	110	3	4	393	473	280	44
	80	310	210	170	140	30	8-φ23	121	3	4	455	550	320	61
	100	350	250	200	168	32	8-φ25	150	3	4.5	551	670	360	86
	125	400	295	240	202	36	8-φ30	176	3	4.5	634	776	400	140
	150	450	340	280	240	38	8-φ34	204	3	4.5	718	893	450	180
	200	550	405	345	300	44	12-φ34	260	3	4.5	873	1100	560	273
10.0	50	250	195	145	112	28	4-φ25	88	3	4	433	507	280	48
	65	280	220	170	138	32	8-φ25	110	3	4	466	557	280	68
	80	310	230	180	148	34	8-φ25	121	3	4	540	641	320	90
	100	350	265	210	172	38	8-φ30	150	3	4.5	6.6	726	360	129
	125	400	310	250	210	42	8-φ34	176	3	4.5	689	835	400	212
	150	450	350	290	250	46	12-φ34	204	3	4.5	775	952	450	285
	200	550	430	360	312	54	12-φ41	260	3	4.5	980	1214	560	426
